ППКП «Варта-1/832»



Прибор приемно-контрольный пожарный «Варта-1/832» предназначен для построения  систем пожарной сигнализации и автоматики различной сложности, а также систем раннего выявления чрезвычайных ситуаций и техногенной защиты. Прибор обеспечивает прием и отображение информации от всех типов извещателей и технологических датчиков с дальнейшей передачей сигнала на исполнительные устройства и/или специализированные станции мониторинга объекта.


Прибор  имеет  блочную  структуру,  что  позволяет  пользователю  выбрать оптимальную для объекта конфигурацию. В минимальном варианте поставки в приборе установлен один блок входных шлейфов (БВШ). В приборе возможна установка до четырех БВШ, что позволяет наращивать (в любое время) количество ШС до 16, 24 или 32. Предусмотрено место для установки блока выходных ключей (БВК)

 В отличие от предыдущих версий прибора, появилась возможность подключать выносные блоки входных шлейфов (по 8 шлейфов), блоки ключей
(по 8 ключей), отдаляя их от центрального прибора на расстояние до 1000 м. Всего в приборе может быть использовано до 15 БВШ и до 15 блоков ключей. В итоге информационная емкость прибора может составлять 120 шлейфов и количество каналов управления – 120 ключей

 Каждый шлейф прибора может работать по одному из трех алгоритмов.
«Пож.1» Прибор переходит в режим «Внимание» при срабатывании одного автоматического извещателя в шлейфе и в режим «Пожар» при срабатывании двух и более автоматических извещателей или ручного пожарного извещателя.
«Пож.2» При срабатывании любого извещателя прибор переходит в режим «Внимание», производится сброс шлейфа и повторный опрос его состояния. В случае повторного срабатывания извещателя в течение установленного промежутка времени прибор переходит в режим «Пожар». Если за  установленный промежуток времени не сработал ни один извещатель, прибор возвращается в дежурный режим. Такой алгоритм обеспечивает эффективную и надежную защиту от ложного срабатывания при воздействии интенсивных помех. Однако его нельзя использовать в шлейфах с ручными пожарными извещателями.
«Логический» Двухуровневый порог. Позволяет контролировать изменение состояния шлейфа без перехода прибора в тревожное состояние. Используется для контроля состояния технологического оборудования, блокировок и т.п. При необходимости можно запрограммировать формирование сигнала «Тревога» при изменении состояния шлейфа. В этом случае прибор можно использовать в системах техногенной защиты.
Напряжение питания ШС 24 В. Токовые режимы ШС выбраны таким образом, чтобы пользователь мог построить ШС любой архитектуры. Прибор ведет интегральную подстройку «запомненных» состояний в ШС, позволяющую исключить ложную тревогу при постепенном старении и окислении контактов, изменении токов утечек ШС, вызванных погодными или другими условиями. Все типы шлейфов различают состояния «КЗ» и «Обрыв».

 Характеристики базового прибора
 Количество входных ШС – 8, 16, 24, 32
 Нагрузочная способность шлейфа, извещателей – 32
 Встроенный источник резервного питания – 2АБ по 12 Ач
 Габаритные размеры, мм – 350х600х125

 Программное обеспечение

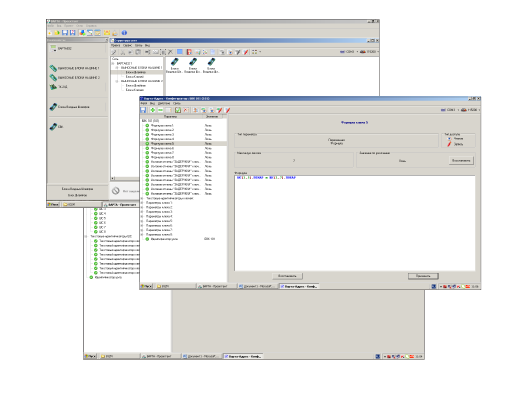

Для просмотра, настройки и перепрограммирования режимов работы прибора применяется программа конфигурации. Она поставляется вместе с прибором. При помощи данной программы можно настроить шлейфы, выходы, реле, записать текстовые идентификаторы, которые затем будут отображаться на экране прибора.

Программа позволяет считывать настройки прибора, сохранять в файл, загружать настройки из файла.

Записать настройки можно как целиком, так и частично.
